كيفية التعويض عن رد فعل حديد التسليح في مولد ثلاثي الطور؟

يعد تفاعل عضو الإنتاج ظاهرة مهمة في المولدات ثلاثية الطور والتي يمكن أن يكون لها تأثير كبير على أدائها. باعتبارنا موردًا موثوقًا به للمولدات ثلاثية الطور، فإننا ندرك أهمية التعويض الفعال لتفاعل عضو الإنتاج لضمان التشغيل الأمثل لهذه المولدات. في هذه المدونة، سوف نتعمق في تفاصيل تفاعل عضو الإنتاج ونستكشف طرقًا مختلفة للتعويض عنه.

فهم رد فعل حديد التسليح

في المولد ثلاثي الطور، يكون ملف عضو الإنتاج مسؤولاً عن حمل تيار الحمل. عندما يتدفق التيار عبر ملف عضو الإنتاج، فإنه يخلق مجالًا مغناطيسيًا خاصًا به. يتفاعل هذا المجال المغناطيسي مع المجال المغناطيسي الرئيسي الناتج عن ملف المجال، مما يؤدي إلى تفاعل عضو الإنتاج.

يمكن أن تكون تأثيرات رد فعل عضو الإنتاج ذات شقين. أولا، يمكن أن يشوه المجال المغناطيسي الرئيسي. يمكن أن يؤدي هذا التشوه إلى توزيع غير متساوٍ للتدفق المغناطيسي في الهواء - الفجوة بين الجزء الثابت والدوار. ونتيجة لذلك، فإن شكل موجة الجهد المستحث قد ينحرف عن الشكل الجيبي المثالي، مما يتسبب في تشويه توافقي في جهد الخرج. ثانيًا، يمكن أن يتسبب تفاعل عضو الإنتاج في تأثير إزالة المغناطيسية أو المغناطيسية على المجال المغناطيسي الرئيسي. يؤدي تأثير إزالة المغناطيسية إلى تقليل صافي قوة المجال المغناطيسي، مما يؤدي بدوره إلى تقليل الجهد المتولد. وعلى العكس من ذلك، فإن التأثير المغنطيسي يزيد من قوة المجال المغناطيسي والجهد المتولد.

عواقب رد فعل حديد التسليح غير المعوض

إذا لم يتم تعويض رد فعل عضو الإنتاج بشكل صحيح، فقد يكون له عدة عواقب سلبية على المولد ثلاثي الطور. يمكن أن يؤدي التشوه التوافقي في جهد الخرج إلى ارتفاع درجة حرارة المعدات الكهربائية المتصلة بالمولد، مما يؤدي إلى تقليل عمر المعدات وزيادة تكاليف الصيانة. علاوة على ذلك، فإن الاختلاف في الجهد المتولد بسبب تأثير إزالة المغناطيسية أو المغنطة يمكن أن يجعل من الصعب الحفاظ على خرج جهد ثابت، وهو أمر بالغ الأهمية للتشغيل السليم للأحمال الكهربائية الحساسة.

طرق التعويض عن تفاعل عضو الإنتاج

1. استخدام اللفات التعويضية

يتم وضع اللفات التعويضية في فتحات أعمدة الجزء الثابت. ترتبط هذه اللفات في سلسلة مع لف حديد التسليح. تم تصميم المجال المغناطيسي الناتج عن اللفات التعويضية لمقاومة المجال المغناطيسي الناتج عن لف حديد التسليح. ومن خلال القيام بذلك، يمكن للملفات التعويضية تحييد التأثير المشوه لتفاعل عضو الإنتاج على المجال المغناطيسي الرئيسي بشكل فعال.

يتطلب تصميم اللفات التعويضية دراسة متأنية للتيار المقنن للمولد، وعدد الأقطاب، والخصائص المغناطيسية للمادة الأساسية. يتم تحديد عدد اللفات ومنطقة المقطع العرضي لموصلات الملف التعويضية بناءً على هذه العوامل للتأكد من أن المجال المغناطيسي الناتج عن الملف التعويضي يمكنه أن يقاوم بدقة المجال المغناطيسي لتفاعل عضو الإنتاج.

2. الإنتربول

الأقطاب الداخلية، والمعروفة أيضًا باسم أقطاب التبادل، هي أقطاب مساعدة صغيرة توضع بين الأقطاب الرئيسية للمولد. يتم لف هذه الأعمدة ببضع لفات من الأسلاك ويتم توصيلها على التوالي مع ملف عضو الإنتاج.

وظيفة interpoles ذات شقين. أولاً، أنها تساعد على تصحيح عملية التبديل في المولدات باستخدام مبدلات التيار. ثانيًا، يمكنها التعويض عن تأثير المغنطة المتقاطعة لتفاعل عضو الإنتاج. يتم ضبط المجال المغناطيسي الناتج عن الأقطاب الداخلية لإلغاء مكون المغناطيس المتقاطع للمجال المغناطيسي لتفاعل عضو الإنتاج، وبالتالي تقليل تشويه المجال المغناطيسي الرئيسي.

3. منظمات الجهد الكهربي الأوتوماتيكية (AVRs)

يعد منظم الجهد الأوتوماتيكي مكونًا أساسيًا في المولدات ثلاثية الطور الحديثة لتعويض تأثيرات تفاعل عضو الإنتاج. يقوم AVR بمراقبة جهد الخرج للمولد بشكل مستمر. عندما يكتشف تغيرًا في جهد الخرج بسبب تفاعل عضو الإنتاج، فإنه يقوم بضبط تيار المجال وفقًا لذلك.

إذا انخفض جهد الخرج بسبب تأثير إزالة المغناطيسية لتفاعل عضو الإنتاج، فإن AVR يزيد من تيار المجال لتقوية المجال المغناطيسي الرئيسي واستعادة جهد الخرج إلى المستوى المطلوب. على العكس من ذلك، إذا زاد جهد الخرج بسبب تأثير المغنطة، فإن AVR يقلل من تيار المجال. تستخدم أجهزة AVR خوارزميات تحكم وأجهزة استشعار متقدمة لضمان تنظيم سريع ودقيق للجهد.

عروضنا للمولدات ثلاثية المراحل

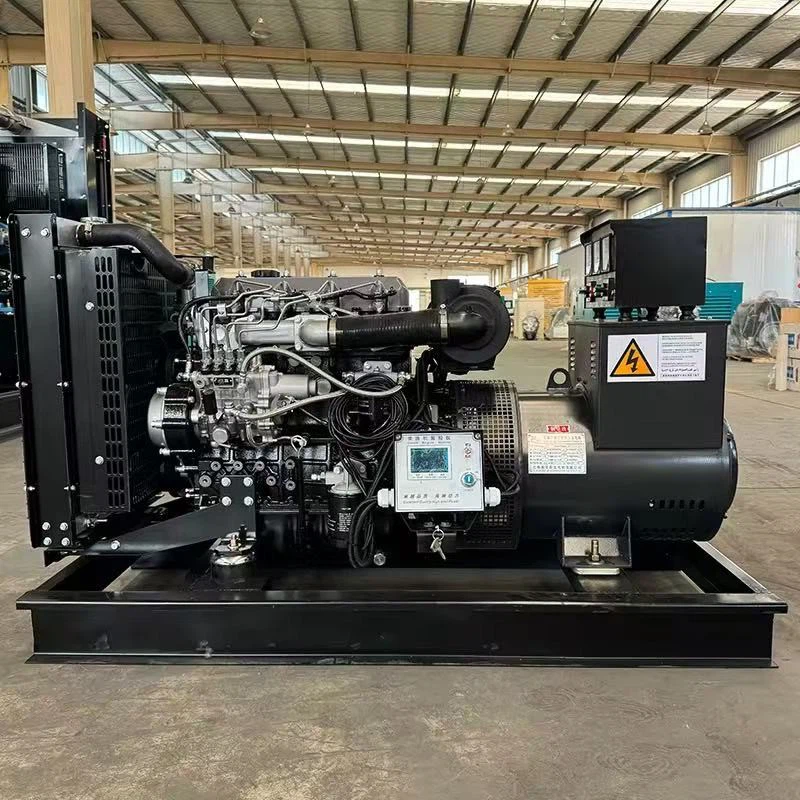

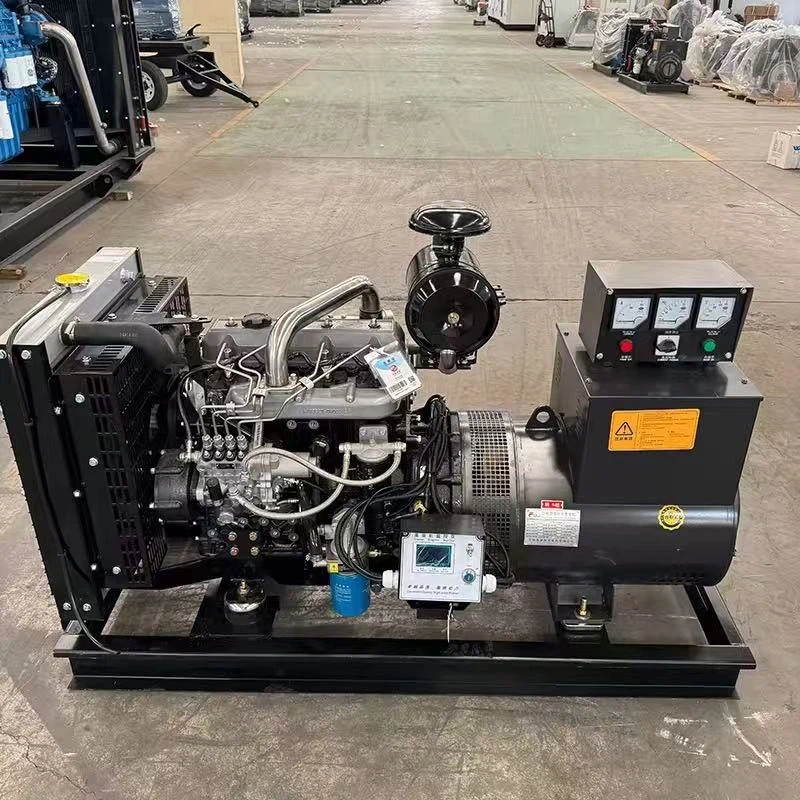

باعتبارنا موردًا رائدًا للمولدات ثلاثية الطور، فإننا نقدم مجموعة واسعة من المولدات عالية الجودة التي تم تصميمها للتعويض بشكل فعال عن تفاعل عضو الإنتاج. على سبيل المثال، لدينامحرك الكمون 6BTA5.9 - G2 النوع المفتوح 50 هرتز 100 كيلو واط 125 كيلو فولت أمبير مولد الديزلتم تجهيزها بأحدث اللفات التعويضية ونظام AVR المتقدم. تضمن هذه الميزات أن المولد يمكنه الحفاظ على جهد خرج ثابت وعالي الجودة حتى في ظل ظروف الحمل المختلفة.

منتج شعبي آخر في محفظتنا هومحرك الكمون 6CTAA8.3 - G2 200KVA 160KW مجموعة مولدات الديزل. يستخدم هذا المولد الأقطاب الداخلية بالإضافة إلى اللفات التعويضية وAVR. يوفر الجمع بين طرق التعويض هذه تنظيمًا ممتازًا للجهد ويقلل من تأثيرات تفاعل عضو الإنتاج.

للاستخدام المنزلي، نوصي باستخدام منتجنامحرك الكمون 4BTA3.9 - G2 60 هرتز 1800 دورة في الدقيقة 75kva 60kw مولد ديزل مقطورة صامتة للاستخدام المنزلي إطار مفتوح تلقائي. تم تصميم هذا المولد ليكون موثوقًا وفعالًا، مع آليات تعويض رد فعل حديد التسليح الفعالة لضمان مصدر طاقة مستقر للأجهزة المنزلية الخاصة بك.

خاتمة

يعد التعويض عن تفاعل عضو الإنتاج أمرًا بالغ الأهمية للتشغيل الموثوق والفعال للمولدات ثلاثية الطور. باستخدام طرق مثل اللفات التعويضية، والأقطاب الداخلية، وAVRs، يمكننا التخفيف بشكل فعال من الآثار السلبية لتفاعل عضو الإنتاج وضمان جهد خرج مستقر وعالي الجودة.

باعتبارنا موردًا للمولدات ثلاثية الطور، فإننا ملتزمون بتزويد عملائنا بمولدات مجهزة بأحدث تقنيات تعويض تفاعل عضو الإنتاج. إذا كنت في السوق لشراء مولد ثلاثي الطور، فنحن ندعوك للاتصال بنا للحصول على مزيد من المعلومات ومناقشة متطلباتك المحددة. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار المولد المناسب لاحتياجاتك.

مراجع

• فيتزجيرالد، AE، كينغسلي، C.، وأومانز، SD (2003). الآلات الكهربائية. ماكجرو - هيل.
• تشابمان، سج (2012). أساسيات الآلات الكهربائية. ماكجرو - هيل.
